Liešanas poliuretāna prepolimērs uz PTMEG bāzes
Tiem ir arī priekšrocības: augsta elastība, veiktspēja zemā temperatūrā un izturība pret ūdens iedarbību (hidrolīze). Poliēteriem ir arī zemāka viskozitāte un īpatnējais svars.
- Ātra piegāde
- Kvalitātes nodrošināšana
- 24/7 klientu apkalpošana
Produkta ievads
Liešanas poliuretāna prepolimērs uz PTMEG bāzes
1. Uz PTMEG bāzes izgatavots poliuretāna prepolimērs ir augstāks poliētera prepolimēra līmenis, tos ieteicams izmantot, ja detaļas tiek pakļautas dinamiskai spriedzei utt., un tām ir mazāka siltuma uzkrāšanās. Tiem ir arī priekšrocības: augsta elastība, veiktspēja zemā temperatūrā un izturība pret ūdens iedarbību (hidrolīze). Poliēteriem ir arī zemāka viskozitāte un īpatnējais svars.
2. Specifikācijas, informācija par lietojumprogrammu un darbību.
PTMEG/TDI sistēma Liešanas poliuretāna prepolimērs
Lieta | Tips | |||
HJ-2185 | HJ-2190 | HJ-2195 | HJ-2197 | |
NCO% saturs | 3.5±0.2 | 4.2±0.2 | 6.0±0.2 | 6.5±0.2 |
Blīvums 25℃/(g/cm³) | 1.11 | 1.11 | 1.12 | 1.12 |
Viskozitāte 80℃/mpa·s | 900-1100 | 800-1000 | 700-900 | 600-800 |
Izskats pie 25℃ | Bezkrāsains caurspīdīgs šķidrums | |||
Sajaukšanas temperatūra ℃ Prepolimērs / Moca | 85℃/115℃ | 80℃/115℃ | 75℃/115℃ | 75℃/115℃ |
Želejas laiks /min | 13-18 | 10-15 | 6-10 | 3-5 |
Vulkanizācijas laiks (h) | 25-16 | 25-16 | 25-16 | 25-16 |
Fizikālās īpašības | ||||
Cietība (Šors A) | 85±2 | 90±2 | 95±2 | 97±2 |
Stiepes izturība (Mpa) | 25-28 | 33-38 | 38-45 | 40-46 |
100% modulis (Mpa) | 11-12 | 14-16 | 16-18 | 18-20 |
300% modulis (Mpa) | 18-20 | 28-30 | 38-42 | 40-43 |
Pārrāvuma pagarinājums (%) | 360-420 | 350-400 | 280-350 | 250-300 |
Pārrāvuma izturība (KN/m) | 60-65 | 75-85 | 90-100 | 95-105 |
Kompresijas paliekošā deformācija % | 4-6 | 4-6 | 2-4 | 2-4 |
DIN nodiluma zudumi (mm³) | ≤45 | ≤40 | ≤40 | ≤40 |
Izturība %/25℃ | 40-45 | 35-40 | 28-32 | 26-30 |

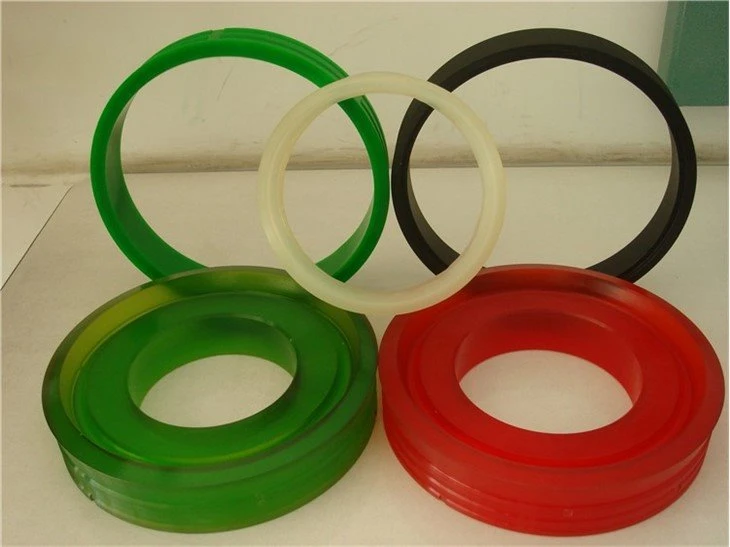

- Produkta pielietojums: PU veltņi, ritentiņi, blīves, virzuļi, klasifikācijas sieti, flotācijas mašīnu lāpstiņriteņi, iekrāvēju riepas, veidnes, vircas sūkņu uzlikas un citi izstrādājumi. - Sīkāka informācija par darbību: pēc vakuuma degazēšanas 75–85 ℃ temperatūrā prepolimērs tiek sajaukts ar izkausētu MOCA liešanai un vulkanizācijai. Tas ir piemērots manuālai un mehāniskai darbībai. - Uzglabāšana: Uzglabāt vēsā un sausā vietā un pēc atvēršanas izlietot pēc iespējas ātrāk; Ja to nevar izlietot vienā reizē, to noslēdz ar slāpekli; Otro atvērumu nepieciešams izmantot putu noņemšanai, un sākotnējais glabāšanas laiks ir seši mēneši. - Iepakojums: 20kg vai 200kg dzelzs mucas | ||||
Populāri tagi: ptmeg bāzes liešanas poliuretāna prepolimērs, Ķīna, ražotāji, rūpnīca, pirkt
